Grundlagedaten beziehen#

Für die Planung geodätischer Netze werden Grundlagedaten wie Fixpunkte der amtlichen Vermessung benötigt. Für ein effizientes und einfaches Netzdesign sind Höheninformationen – um die Sichtbarkeit oder Abschattung von Punkten zu analysieren – sowie Referenzdaten hilfreich, um sich in der Umgebung des Netzes zurechtzufinden. Im Register Grundlagen können diese Daten importiert oder aus zentralisierten Quellen bezogen werden.

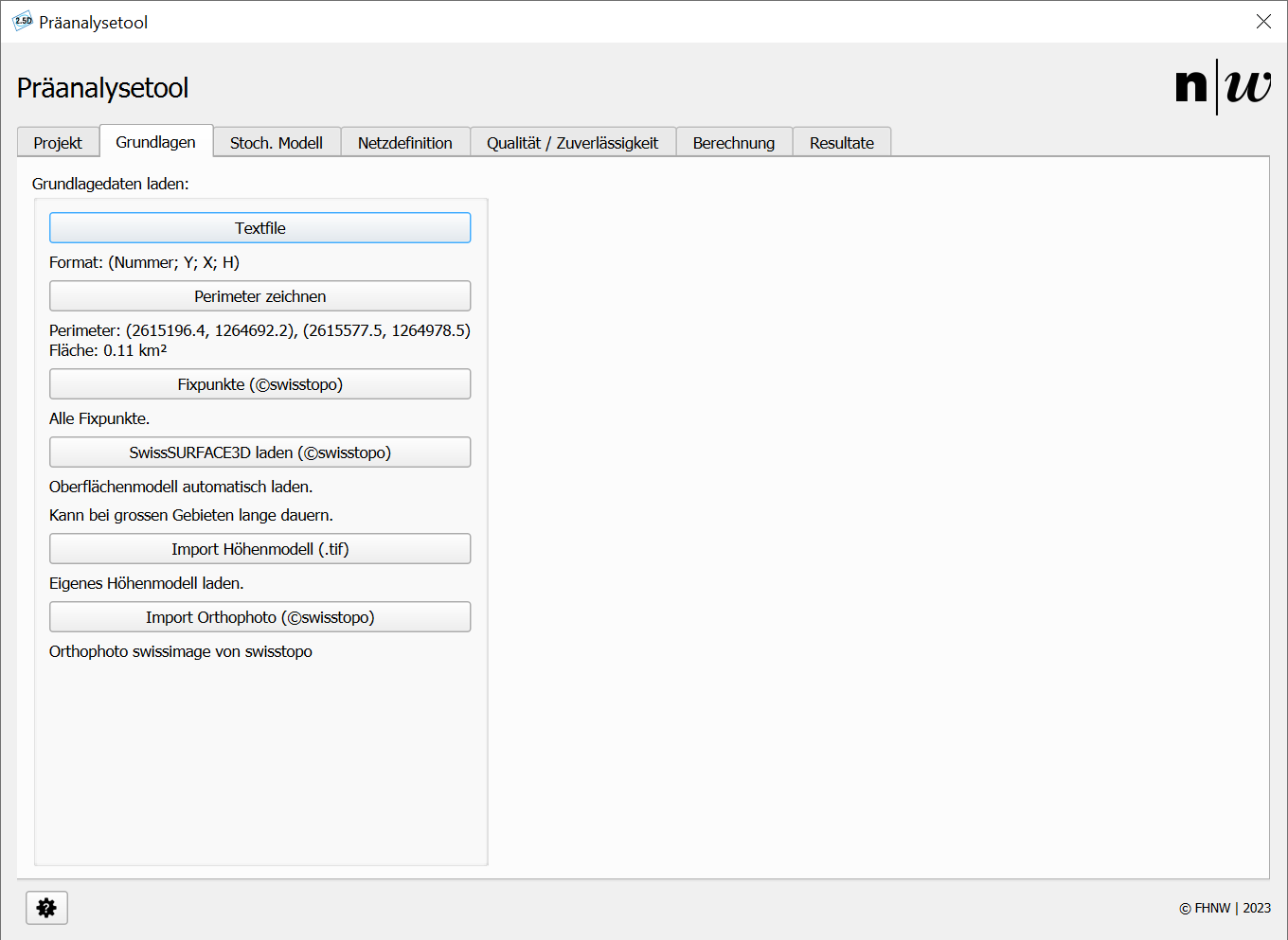

Abbildung 1: Register Grundlagen.

Fixpunkte aus Textdatei laden#

Der Knopf Textfile ermöglicht den Import eigener Punkte. Diese Punkte können als Referenz- oder Neupunkte im Netzdesign verwendet werden.

Der Datensatz muss folgendes Format haben:

Kein Header: Die erste Zeile muss bereits Punktdaten enthalten.
Spaltenformat: Punktnummer;Ost-Koordinate;Nord-Koordinate;Höhe
Trennzeichen: Semikolon ;
Fehlende Höhen: Mit 0 als Platzhalter ergänzen.
Punktnummern: Dürfen keine Sonder- oder Leerzeichen enthalten.

Perimeter zeichnen#

Der Perimeter bildet die Grundlage für den Bezug öffentlicher Geodaten (Fixpunkte und Oberflächenmodell).

Klicken Sie auf den Knopf Perimeter zeichnen, um die Zeichenfunktion in QGIS zu aktivieren.
Der erste Klick in die Zeichenoberfläche setzt die erste Ecke der Bounding-Box. Der zweite Klick schliesst die Bounding-Box.
Während des Zeichnens wird eine provisorische Bounding-Box als RubberBand angezeigt.
Nach Abschluss des Zeichnens werden die Koordinaten und die Fläche des Perimeters berechnet und in der Plugin-Oberfläche unterhalb des Knopfes angezeigt.

Fixpunkte (©swisstopo)#

Wenn ein Perimeter definiert wurde, können Sie mit Klick auf den Knopf Fixpunkte (©swisstopo) alle Fixpunkte (LFP1-3 & HFP 1-3) von swisstopo herunterladen. Die Daten stammen aus dem WFS-Dienst von swisstopo (geodienste.ch).

Achtung: Diese Option ist zum aktuellen Stand (23.03.2025) noch nicht in der ganzen Schweiz verfügbar.

SwissSURFACE3D laden (©swisstopo)#

Das Höhenmodell kann für die Sichtbarkeitsanalyse verwendet werden. Hinweis: Es kann nur ein Höhenmodell geladen werden.

Wenn ein Perimeter definiert wurde, können Sie mit Klick auf den Knopf SwissSURFACE3D laden (©swisstopo) das Oberflächenmodell der Schweiz innerhalb des definierten Perimeters laden. (swisstopo 2024)
Wichtig: Der Download kann je nach Perimetergrösse und Systemleistung lange dauern. Zudem ist SwissSURFACE3D aktuell nicht flächendeckend verfügbar. Falls kein Raster geladen wird, prüfen Sie die Verfügbarkeit hier: swisstopo.admin.ch.
