Projekt erstellen & öffnen#

Beim Starten des Plugins müssen Sie ein Projekt auswählen oder ein neues Projekt erstellen.

Projekt wählen / erstellen#

Klicken Sie auf die drei Punkte, um einen Projektordner auszuwählen.
Enthält der Ordner bereits ein bestehendes Projekt, wird dieses automatisch geladen.
Enthält der Ordner kein Projekt, wird die Ordnerstruktur für das Projekt erstellt.

Version auswählen#

Das Plugin unterstützt eine Versionskontrolle, wodurch Sie in jedem Projekt verschiedene Versionen speichern können:

Klicken Sie auf den Button + Version, um eine neue Version hinzuzufügen.
Ein neues Fenster öffnet sich, in dem Sie der Version einen Namen geben können. Zusätzlich können Sie wählen, ob die bestehenden Einstellungen übernommen werden sollen. Hinweis: Diese Funktion befindet sich noch in der Entwicklung und kann zu Problemen führen!
Nach dem Erstellen der Version können Sie sie aus dem Drop-Down-Menü neben dem Erstellungs-Button auswählen.
Wenn eine Version ausgewählt wurde, werden die zugehörigen Layer in die QGIS-Zeichenfläche geladen und alle Einstellungen des Projekts werden auf die Anwendung angewendet.

Projekt schliessen#

Der Button am unteren Rand des Plugin-Fensters schliesst das Projekt. Beim Schliessen des Projekts werden alle Daten aus der QGIS-Zeichenoberfläche entfernt, und das Plugin wird kontrolliert beendet.

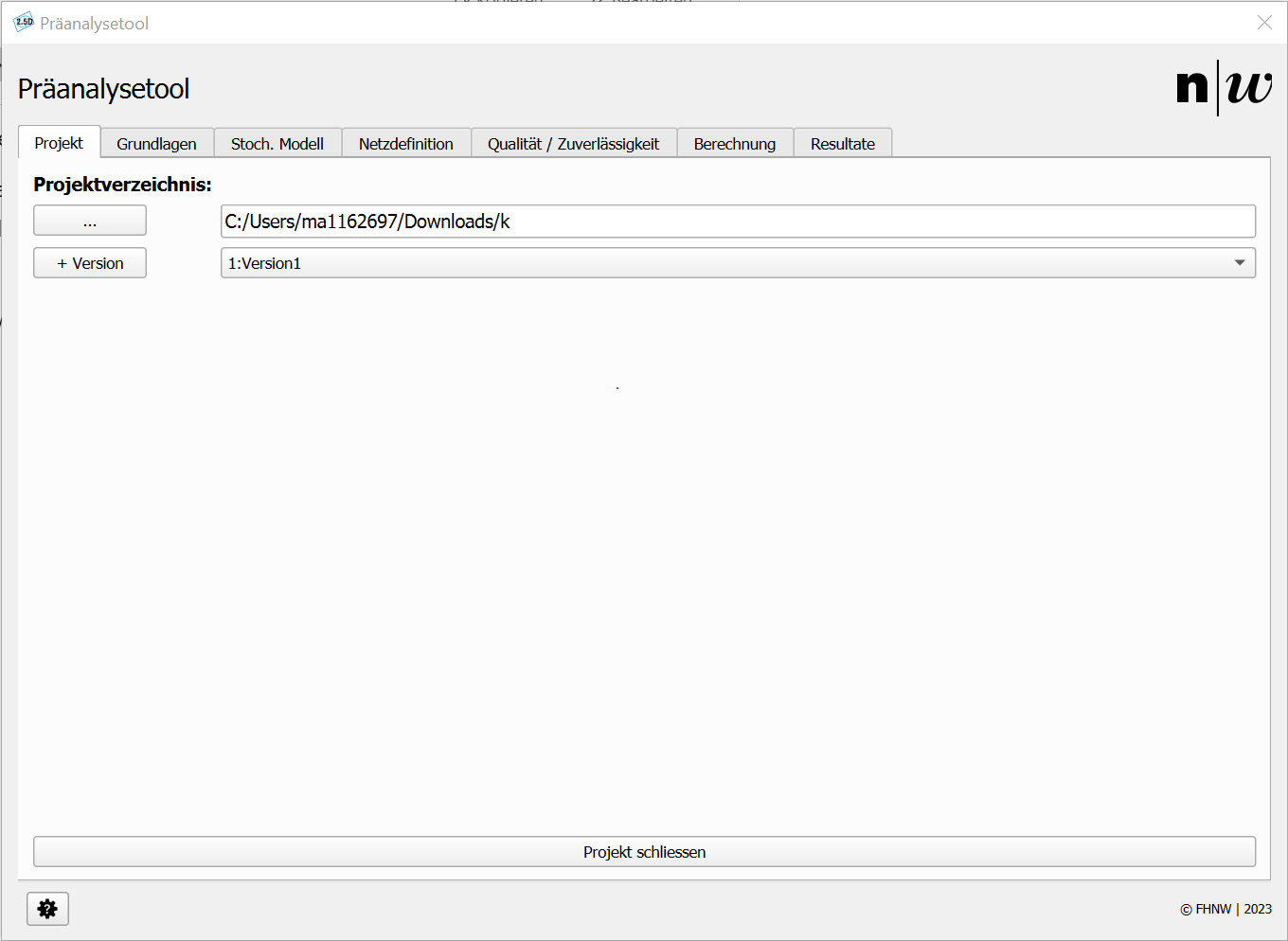

Die folgende Abbildung 1 zeigt die Startmaske des Plugins. In Tabelle 1 ist die Ordnerstruktur des gewählten Verzeichnisses schematisch dargestellt.

Abbildung 1: Neues Projekt erstellen.

Symbol	Ordner / Datei	Beschreibung
📁 PROJECTFOLDER	Hauptordner des Projektes	Der übergeordnete Ordner, der alle Projektdateien enthält.
📁 Version1	Verzeichnis mit allen Daten der Version	Enthält alle Daten und Konfigurationen für Version 1.
📁 cfg	Weitere Einstellungen	Enthält Dateien mit weiteren Einstellungen für das Plugin. Bitte nicht bearbeiten!
📁 results	Resultate der Präanalyse	Enthält sämtliche Berechnungsresultate als Geopackage-Layer oder HTML-Datei. Diese Dateien können auch von anderer Software verwendet werden.
📁 vectorlayers	Layer der Netzkonfiguration	Enthält sämtliche Layer, die für die Netzkonfiguration notwendig sind.
📁 raster	Geladenes Höhenmodell	Enthält die Rasterdaten des Höhenmodells für das Projekt.
💾 database.sqlite	Datenbank mit Netzkonfiguration	Die SQLite-Datenbank, die alle Netzkonfigurationsdaten speichert.

Tabelle 1: Projektverzeichnis.
