Resultate

Die Resultate werden sowohl im Reiter Resultate als auch in der QGIS-Zeichenoberfläche dargestellt. Die Abbildung 1 zeigt das Register Resultate.

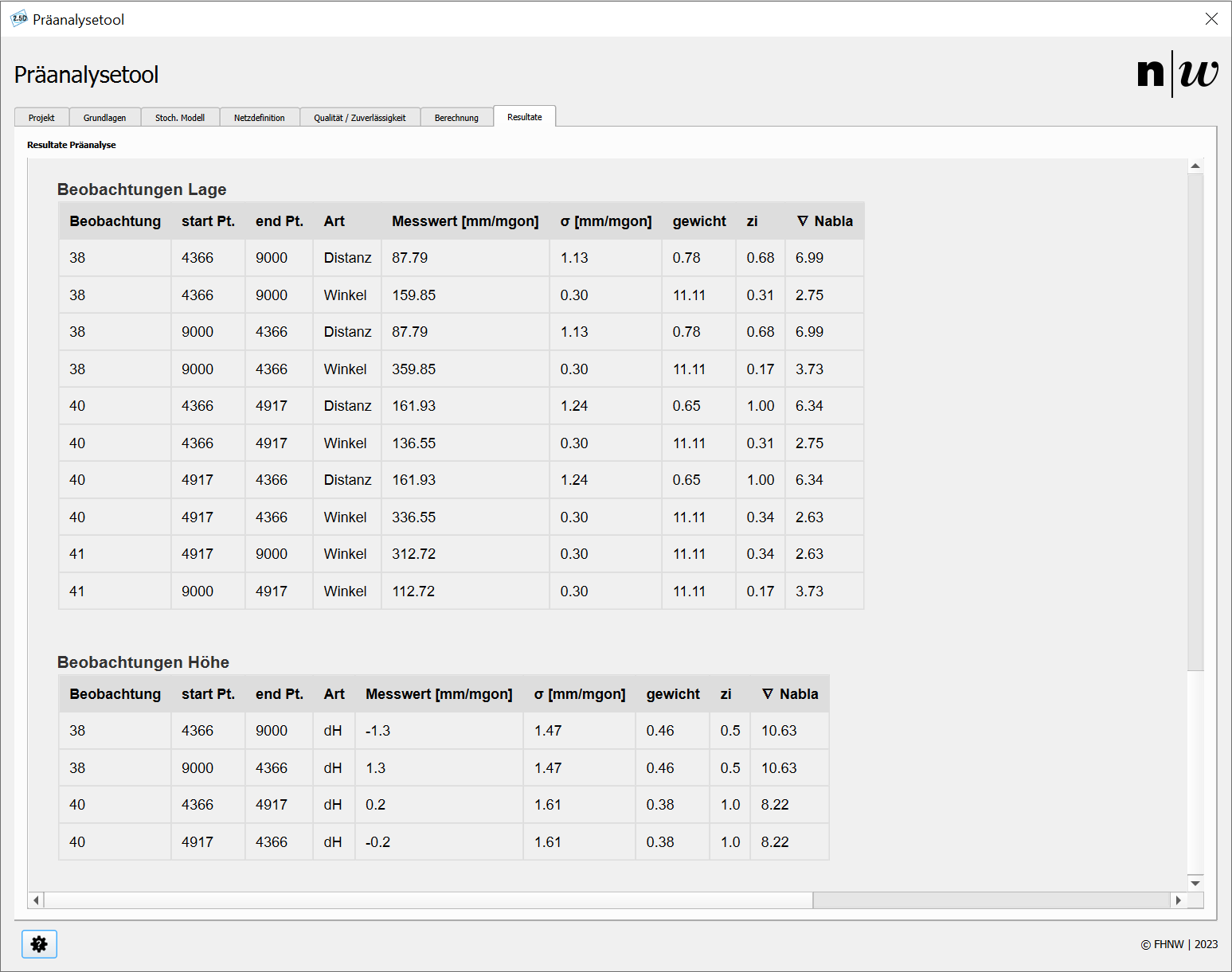

Abbildung 1: Register Resultate.

Protokoll

Das letzte Register Resultate stellt das Protokoll dar, das im Ordner projectname/version/results/ als HTML-Datei gespeichert ist.

Da die Darstellung im Plugin technisch bedingt nicht optimal ist, wird empfohlen, die genaue Beurteilung des Netzes im bevorzugten Webbrowser durchzuführen.

Das Protokoll ist wie folgt gegliedert:

• Genauigkeit und Zuverlässigkeit der Neupunkte: Auflistung aller Neupunkte mit Angaben zur Genauigkeit und Zuverlässigkeit in Lage und Höhe.
• Relative Genauigkeit und Zuverlässigkeit: Auflistung der Ergebnisse der relativen Konfigurationen.
• Genauigkeit der Punkthöhen: Darstellung der Punkthöhen mit Standardabweichungen und äusserer Zuverlässigkeit.
• Beobachtungen Lage: Tabelle mit allen Beobachtungen zur Lagebestimmung. Pro Beobachtung werden folgende Attribute aufgeführt:
  Messwert; Start; End; Messart; Messwert; Standardabweichung; Gewicht; lokale Zuverlässigkeit; innere Zuverlässigkeit.
• Beobachtungen Höhe: Tabelle mit allen Beobachtungen zur Höhenbestimmung. Pro Beobachtung werden folgende Attribute aufgeführt:
  Messwert; Start; End; Messart; Messwert; Standardabweichung; Gewicht; lokale Zuverlässigkeit; innere Zuverlässigkeit.

QGIS-Zeichenoberfläche

Zusätzlich zum Protokoll werden in der QGIS-Zeichenoberfläche die relativen und absoluten mittleren Konfidenzellipsen sowie die relativen und absoluten äusseren Zuverlässigkeitsrechtecke dargestellt.

Hinweis: Im nächsten Release sollen Filterfunktionen für die Netzbeurteilung hinzugefügt werden, um die Auswertung weiter zu vereinfachen.
